Circuitele basculante bistabile de tip D se pot obţine din circuite de tip R–S prin conexiunea sau de tip J–K prin conexiunea. Tabela de adevăr devine:
Figura 1.0 Tabela de adevăr pentru bistabilul tip D
Funcţionarea unui CBB tip D asincron nu prezintă interes (ieşirea copie intrarea).
Conectarea unui ceas (T) conduce la aşa numita celulă binară cu zăvorâre (D–latch), care se caracterizează prin următoarele aspecte:
- pentru T = 1, ieşirea copie intrarea;
- la dispariţia lui T (T = 1 → 0) bistabilul menţine la ieşire starea din momentul dispariţiei lui T.
Figura 1.1 Bistabilul de tip D sincron:
structură, tabela de adevăr, ecuaţie de funcţionare
Pentru obţinerea CBB D MASTER–SLAVE se fac conexiunile: S = R = D pentru CBB R-S MASTER-SLAVE sau J = K = D pentru CBB J-K MASTER-SLAVE.
Faptul că intrarea este prezentă la ieşire cu o întârziere determinată de semnalul de ceas justifică denumirea de bistabil D (delay – „întârziere” în limba engleză).

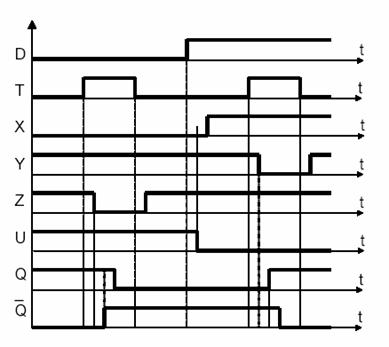

O funcţionare interesantă prezintă CBB D sincron pe front pozitiv (figura 2.31): celula copiază la ieşirea Q ceea ce este pe intrarea D în momentul T = 0 → 1. Orice alte modificări ale intrării de date D nu au nici o influenţă asupra ieşirii circuitului Q, deci bistabilul a memorat valoarea intrării din momentul tranziţiei semnalului de ceas. Formele de undă sunt prezentate în figura 2.32.

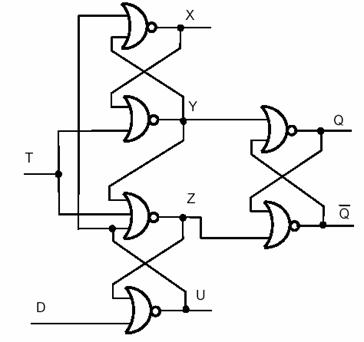

Figura 1.2 Bistabil de tip D sincron pe front pozitiv
